一． 柔性石墨金屬波齒復合墊片的結構與性能特點
柔性石墨金屬波齒復合墊片是90年代初本公司根據吳樹濟高級工程師發明的專利設計制造的專利產品。它由特殊結構的金屬骨架與柔性石墨材料復合而成。它在金屬骨架的上下表面開有互相錯開的特殊形狀的同心溝槽，從而形成具有良好彈性的金屬骨架，金屬骨架的上下表面復合一層適當厚度的柔性石墨，最終構成整體復合墊片。由于波齒復合墊片的特殊構造，使它具有密封性能優異、壓縮回彈性好、密封壽命長、使用時不會被壓潰，安全可靠、安裝方便、適應性廣等一系列優點而成為新一代高性能法蘭聯接密封墊片。特別是它整體結構牢固，不會“散架”和“壓潰”，使它特別適合于容器、換熱器和大通徑的管法蘭上使用。
二． 柔性石墨金屬波齒復合墊片的類別
波齒復合墊片按產品用途進行分類，其類別及代號見表1。
表1 波齒復合墊片類別及代號
|
墊片類別代號 |
用 途 |
|
BCD |
容器法蘭，閥門中蓋法蘭和其它非標法蘭用波齒復合墊片 |
|
BCH |
換熱器法蘭用波齒復合墊片 |
三． 柔性石墨金屬波齒復合墊片的構成材料，代號及適用范圍
表2 金屬骨架材料代號
|
金屬骨架材料 |
代號 |
推薦適用范圍 |
|
低碳鋼 |
1 |
適用于：溫度≤450℃蒸汽、石油及其產品等非腐蝕性介質場合。 |
|
1Cr13 |
2 |
適用于：1. 溫度≤530℃蒸汽、石油及其產品等非腐蝕性介質場合。
2.一般弱腐蝕性介質場合。 |
|
1Cr17 |
3 |
|
0Cr18Ni9 |
4 |
適用于：1. 溫度＞530℃蒸汽、石油及其產品等非腐蝕性介質場合。
2. 腐蝕性介質場合。 |
|
00Cr19Ni10 |
5 |
|
1Cr18Ni10Ti |
6 |
|
0Cr17Ni12Mo2 |
7 |
|
00Cr17Ni14Mo2 |
8 |
|
其它特殊材料 |
9 |
適用于： 特殊場合。 |
四． 管法蘭用柔性石墨金屬波齒復合墊片
1.結構型式
1.1 基本型

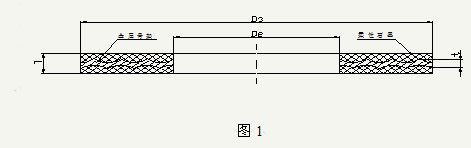

基本型波齒復合墊片適用于榫槽面和凹凸面法蘭，其結構型式見圖1.
1.2 帶定位環型

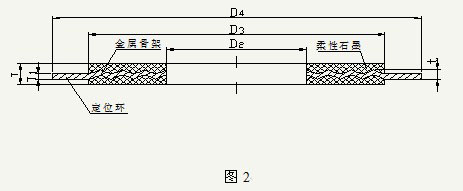

帶定位環型波齒復合墊片適用于全平面和突面法蘭，其結構型式見圖2.
1.3 帶定位耳型

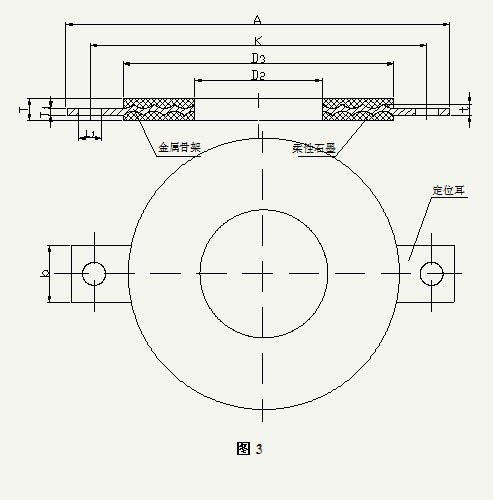

帶定位耳型柔性石墨金屬波齒復合墊片適用于全平面和突面法蘭，其結構型式應符合圖3的規定。
2. 代號
柔性石墨金屬波齒復合墊片的型式代號
表3 墊片型式代號
|
墊片型式 |
代號 |
適用的法蘭面型式 |
|
基本型 |
A |
榫槽面，凹凸面 |
|
帶定位環型 |
B |
全平面，突面 |
|
帶定位耳型 |
C |
全平面，突面 |

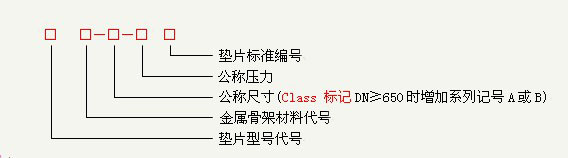

3. 標記
示例1
墊片型式： 帶定位環型； 金屬骨架材料： 0Cr18Ni9; 公稱尺寸：DN150; 公稱壓力：PN40
墊片標準：GB/T19066.; 其標記為：
波齒墊 B4-DN150-PN40 GB/T 19066
示例2
墊片型式： 帶定位環型； 金屬骨架材料：低碳鋼 ; 公稱尺寸：NPS4; 公稱壓力：Class150
墊片標準：GB/T19066.; 其標記為：
波齒墊 B1-4-150 GB/T 19066
4. 墊片尺寸
管法蘭用柔性石墨金屬波齒復合墊片的尺寸在國標 《柔性石墨金屬波齒復合墊片 尺寸》 GB/T 19066.1－2008中已有規定，選用時列出公稱通徑和壓力即可。非標墊片可咨詢確定。制造標準：GB/T 19066－2008。
5. 應用
使用壓力：真空 ～ 26.0MPa（＞26.0MPa時請與本公司聯系）
應用場合：廣泛應用于包括GB、JB、HG和SH等國標，部標法蘭聯接上，尤其適用于高溫高壓場合，溫度壓力變化場合，以及大通徑法蘭的場合。
一． 容器法蘭用柔性石墨金屬波齒復合墊片
1. 結構型式（同管法蘭用柔性石墨金屬波齒復合墊片）
2. 代號
2.1 墊片類別代號（見表1）
2.2 適用法蘭標準代號
表4 波齒復合墊片適用法蘭標準代號
|
代號 |
適 用 法 蘭 標 準 |
|
1 |
適用于1973年機械部容器法蘭標準 |
|
2 |
適用于1982年，1992年機械部容器法蘭標準 |
|
3 |
適用于1980年機械部換熱器法蘭標準 |
|
4 |
適用于1992年機械部換熱器法蘭標準 |
|
0 |
適用于閥門中蓋及其它非標法蘭 |
2.3 墊片型式代號 （見表3）
2.4 墊片骨架材料代號 （見表2）

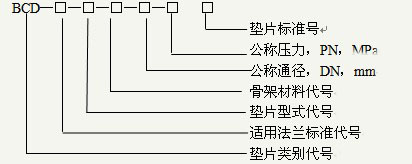

3 標記
示例
容器法蘭的波齒復合墊片，適用于1992年機械部換熱器法蘭標準，凹凸面法蘭，骨架材料為0Cr18Ni9, 法蘭公稱通徑DN800 mm ,公稱壓力PN 4.0MPa ；
BCD－2－A－4－800－4.0 Q/DSNF 1－2009
3 墊片尺寸
本公司已制訂了與1973年，1982年，1992年機械部 容器法蘭標準相應的波齒復合墊片尺寸系列，選用時按公稱通徑，公稱壓力及容器法蘭標準即可訂貨。制造標準：按本公司Q/DSNF 1－2009。
4 應用
使用壓力：真空 ～ 26.0MPa（＞26.0MPa時請與本公司聯系）
應用場合：廣泛應用于包括1973年，1982，1992年機械部容器標準法蘭聯接上，尤其適用于高溫高壓場合，溫度壓力變化場合，以及大通徑法蘭的場合。
一．換熱設備用柔性石墨金屬波齒復合墊片
1 結構型式
換熱設備用柔性石墨金屬波齒復合墊片的結構是以基本型波齒復合墊片為基礎，按換熱器標準規定的不同部位的墊片的需要加裝隔條而成。隔條同樣設計為波齒狀結構骨架并復合適當厚度的柔性石墨。
2 代號
墊片類別代號（見表1）
適用法蘭標準代號（見表4）
墊片名稱代號
表4 換熱器法蘭用波齒復合墊片名稱代號
|
墊片名稱 |
管箱墊 |
浮頭墊 |
管箱側墊 |
外頭蓋墊 |
頭蓋墊 |
|
代號 |
G |
F |
C |
W |
T |
換熱管規格代號
|
換熱管規格 （外徑×壁厚） |
代號 |
|
Φ19×2 |
A |
|
Φ25×2.5 |
B |

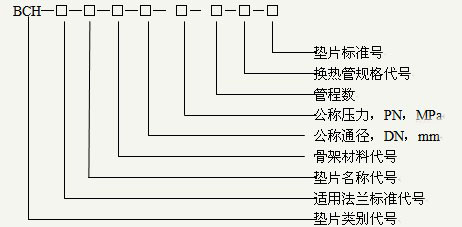

3 標記
注：在多管程換熱器中隔條的型式特殊時，應另行注明隔條的形狀和尺寸。
示例
換熱器法蘭的波齒復合墊片，適用于1992年機械部換熱器法蘭標準，管箱墊，骨架材料為低碳鋼，法蘭公稱通徑DN1000 mm ,公稱壓力PN 1.6 MPa，4管程，換熱管規格為Φ19×2；
BCH－4－G－1－1000－1.6－4－A Q/DSNF 1－2009
1 墊片尺寸
本公司已制訂了與1980年，1992年機械部 換熱器法蘭標準相應的波齒復合墊片尺寸系列，選用時按公稱通徑，公稱壓力及換熱器法蘭標準即可訂貨。制造標準：按本公司Q/DSNF 1－2009。
5 應用
使用壓力：真空 ～ 26.0MPa（＞26.0MPa時請與本公司聯系）
應用場合：廣泛應用于包括1980年，1992年機械部換熱器標準法蘭聯接上，尤其適用于高溫高壓場合，溫度壓力變化場合，以及大通徑法蘭的場合。
一． 閥門中蓋及其它非標法蘭用柔性石墨金屬波齒復合墊片
1 結構型式（同管法蘭用柔性石墨金屬波齒復合墊片）
2 代號 （見表2，表3，表4）

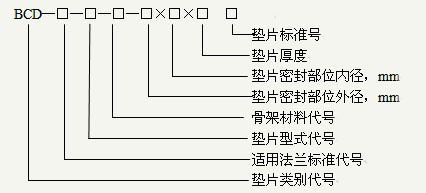

3 標記
注：在墊片型式為B或C型時，應另外注明定位環或定位耳的相關尺寸。
示例
閥門中蓋墊片，凹凸面法蘭，骨架材料為0Cr18Ni9，墊片外徑 300mm，墊片內徑
260mm，墊片厚度 3.8mm；
BCD－0－A－4－300×260×3.8 Q/DSNF 1－2009
4 墊片 尺寸
根據客戶需要確定。制造標準：本公司企業標準 Q/DSNF 1－2009
5 應用
使用壓力：真空 ～ 26.0MPa（＞26.0MPa時請與本公司聯系）
應用場合：廣泛應用于各種法蘭聯接上，尤其適用于高溫高壓場合，溫度壓力變化場合，以及大通徑法蘭的場合。
