一．管法蘭用纏繞式墊片
（一）結構與性能特點
纏繞式墊片是由預成型的V型（或W型）金屬帶與非金屬帶通過緊密纏繞而成，根據法蘭面型式不同還可帶有內環，外定位環或帶內外環的結構。纏繞式墊片具有較好的壓縮回彈特性和良好的密封性，能適應高溫高壓參數的要求，在溫度和壓力變化的場合仍能保持較好的密封性。
（二 ） 結構型式及代號
1. 結構型式

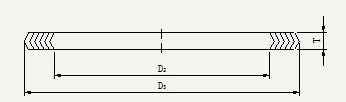

1.1 基本型

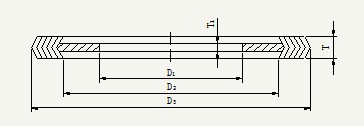

1.2 帶內環型

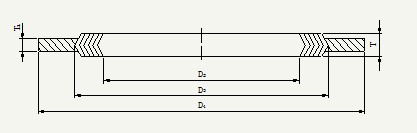

1.3 帶定位環型

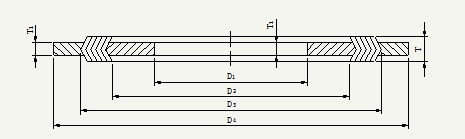

1.4 帶內環和定位環型
2 代號
|
墊片型式 |
代號 |
適用的法蘭密封面形式 |
|
基本型 |
A |
榫槽面 |
|
帶內環型 |
B |
凹凸面 |
|
帶定位環型 |
C |
平面
突面 |
|
帶內環和定位環型 |
D |
（三） 構成材料及代號
|
定位環材料 |
金屬帶材料 |
填充帶材料 |
內環材料 |
|
名稱 |
代號 |
名稱 |
代號 |
名稱 |
代號 |
名稱 |
代號 |
|
無定位環 |
0 |
0Cr13 |
1 |
石棉 |
1 |
無內環 |
|
|
低碳鋼 |
1 |
0Cr18Ni9 |
2 |
柔性石墨 |
2 |
低碳鋼 |
|
|
0Cr18Ni9 |
2 |
0Cr17Ni12Mo2 |
3 |
聚四氟乙烯 |
3 |
0Cr18Ni9 |
|
|
|
|
00Cr17Ni14Mo2 |
4 |
非石棉纖維 |
4 |
0Cr17Ni12Mo2Ti |
|
|
|
|
0Cr25Ni20 |
5 |
熱陶瓷纖維 |
5 |
00Cr17Ni14Mo2 |
|
|
|
|
0Cr18Ni10Ti |
6 |
|
|
0Cr25Ni20 |
|
|
|
|
0Cr18Ni12Mo2Ti |
7 |
|
|
0Cr18Ni10Ti |
|
|
|
|
00Cr19Ni10 |
8 |
|
|
0Cr18Ni12Mo2Ti |
|
|
|
|
|
|
|
|
00Cr19Ni10 |
|
|
其他 |
9 |
其他 |
9 |
其他 |
9 |
其他 |
9 |
|
注：其他材料可由用戶指定代號 |
（四） 標記
□－□□□□－□－□ □
墊片標準號
公稱壓力（數值按bar標記）
公稱通徑
墊片材料代號（定位環、金屬帶、填充帶、內環）
墊片型式代號
示例
墊片型式：基本型；材料：金屬帶材為0Cr18Ni9，填充帶材為柔性石墨；公稱通徑：150mm；公稱壓力：4.0MPa；墊片尺寸標準：GB/T 4622.2，其標記為：
纏繞墊 A 0220－DN150－PN40 GB/T 4622
（五） 墊片尺寸
管法蘭用纏繞式墊片的尺寸在國標 《纏繞式墊片 管法蘭用墊片尺寸》 GB/T 4622.2－2008中已有規定，選用時列出公稱通徑和壓力即可。非標墊片可咨詢確定。
制造標準：GB/T 4622.1－2003，GB/T 4622.2－2008，GB/T 4622.3－2008。
（六） 應用
使用壓力：真空 ～ 26.0MPa（＞26.0MPa時請與本公司聯系）
應用場合：廣泛應用于包括GB、JB、HG和SH等國標，部標法蘭聯接上，尤其適用于高溫高壓場合，溫度壓力變化場合。
二．換熱器用纏繞式墊片
1. 結構與性能特點
換熱器用纏繞式墊片是由預成型的V型（或W型）金屬帶與非金屬帶通過緊密纏繞而成。根據換熱器的管程數不同在鋼絲內環上焊制不同形狀的隔條。隔條由金屬板復合柔性石墨制成。它與管法蘭用纏繞式墊片同樣具有較好的壓縮回彈特性和良好的密封性，能適應高溫高壓參數的要求，在溫度和壓力變化的場合仍能保持較好的密封性。
2. 墊片名稱及代號
|
墊片名稱 |
管箱墊片 |
浮頭墊片 |
管箱側墊片 |
外頭蓋墊片 |
頭蓋墊片 |
| ,
代號 |
G |
F |
C |
W |
T |
3. 墊片材料及代號
|
金屬帶材料 |
非金屬填充材料 |
|
材料名稱 |
代號 |
材料名稱 |
代號 |
|
0Cr19Ni9 |
1 |
石棉 |
1 |
|
0Cr18Ni11Ti |
2 |
聚四氟乙烯 |
2 |
|
00Cr19Ni11 |
3 |
柔性石墨 |
3 |
|
00Cr17Ni14Mo2 |
4 |
其他 |
4 |
|
08F |
5 |
|
|
|
其他 |
6 |
|
|
4. 換熱管規格及代號
|
換熱管規格 （ 外徑×壁厚） |
代號 |
|
Φ19×2 |
A |
|
Φ25×2.5 |
B |
5. 標記
□ □ □－□－□－□ □ □
換熱器用纏繞墊標準號（JB/T 4719）
換熱管規格代號
管程數
換熱器公稱壓力 PN，MPa
換熱器公稱通徑 DN，mm
填充材料代號
金屬帶材料代號
墊片名稱代號
示例
DN800，PN2.5 MPa，4管程，Φ25×2.5的換熱管，金屬帶材為 0Cr19Ni9，填充材料為柔性石墨的管箱墊片，其標記為：
纏繞墊 G13－800－2.5－4B JB/T 4719
6. 墊片尺寸
換熱器用纏繞墊的尺寸在標準《管殼式換熱器用纏繞墊片》JB/ 4719－92上已有規定，訂貨時按要求列出產品標記即可。非標換熱器可按客戶要求生產或咨詢本公司確定。
制造標準：JB/T 4719－92。也可按客戶要求制造。
7. 應用
使用壓力：～6.4 MPa，使用溫度：～450℃（特殊要求請聯系本公司）
適用于溫度壓力較高，特別是溫度壓力變化的場合。
