1. 結構與性能特點

   柔性石墨復合墊是由沖齒（刺）或沖孔的金屬芯板與柔性石墨復合而成。由于墊片的主要材料為柔性石墨，金屬薄芯板對石墨材料僅起增強加固作用，因此有較好的柔軟性，在螺栓的拉緊力作用下能產生較大的壓縮變形和回彈，能很好地補償法蘭表面的凹凸不平和缺陷，加上柔性石墨本身作為墊片材料所具有包括密封性在內的一系列優異性能使它成為綜合性能較好的墊片。

2. 墊片型式及代號

3. 構成材料及代號

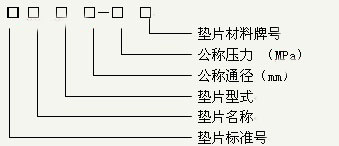

4 標記

示例：適用于HG20592法蘭標準所規定的公稱通徑200 mm，公稱壓力4.0 MPa，芯板材料為0Cr18Ni9的突面法蘭用內包邊柔性石墨復合墊片：

           HG 20608  石墨復合墊  RF-E  200－4.0  304

1. 墊片尺寸

     柔性石墨復合墊片的尺寸已在標準作了規定，定貨時按標準規定列出其標記即可。

HG 20608-97適合于 HG 20592－97法蘭，HG 20629－97法蘭。其它非標產品可按圖制造或咨詢確定。

2. 應用

使用壓力： ～6.3 MPa。

制造標準： HG 20608－97 《鋼制管法蘭用柔性石墨復合墊片（歐洲體系）》

           HG 20629－97 《鋼制管法蘭用柔性石墨復合墊片（美洲體系）》

   應用場合：廣泛用于中低壓場合，尤其適合作為中低壓石棉橡膠板或耐油石棉橡膠板的升級換代產品。
