1. 結構與性能特點

      金屬環墊是環連接密封面鋼制管法蘭上用的密封墊片。這種墊片在螺栓預緊力的作用下其密封部位能形成極高的接觸應力，而且具有一定的壓力自密封性能，因而其密封性能比較好，能在溫度壓力變化的情況下保持其密封性能。此外，它整體金屬結構牢固，安全可靠性高，一般可用于普通墊片難以勝任的高溫高壓場合。

2. 墊片型式及代號

2.1 常用的金屬環墊型式為八角墊（見圖1）和橢圓墊（見圖2）。

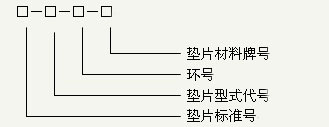

2.2 代號

1. 構成材料及適用范圍

2. 標記

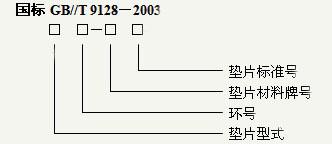

示例：環號為20，材料為 0Cr18Ni9 的八角形金屬環墊的標記：

         八角墊  R.20－0Cr18Ni9 GB/T 9128

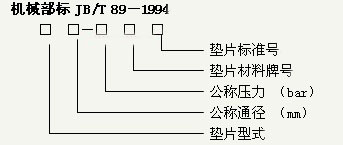

示例：公稱通徑150mm，公稱壓力10.0 MPa，材料為0Cr13的八角形金屬環墊：

      八角墊 150－100 0Cr13 JB/T 89－94

 化工部標

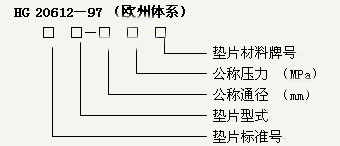

示例：公稱通徑150mm，公稱壓力10.0 MPa，材料為0Cr18Ni9的八角形金屬環墊：

      HG 20612  八角墊 150－10.0 304

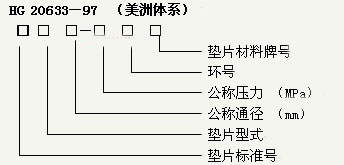

示例：公稱通徑100mm,公稱壓力11.0 MPa,環號R37，材料為0Cr18Ni9的八角形金屬環墊：

      HG 20633  八角墊 100－11.0 R37 304

示例：環號R20，材料為0Cr18Ni9 的橢圓形金屬環墊的標記：

       SH 3403－GRV－R20－0Cr18Ni9

5. 墊片尺寸

  金屬環墊的尺寸已在相關標準作了規定，定貨時選定相應的標準并按標準規定列出其標記即可。非標產品可按圖制造或咨詢確定。

6.  應用

使用壓力：～42.0 MPa

制造標準：GB/T 9128－2003，GB/T 9130－2007，JB/T 89－1994，HG 20612－1997，

HG 20633－1997， SH 3403－1996。

    應用場合：適用于高溫高壓場合，特別是在壓力溫度交變的場合使用。
