1.結構與性能特點

   金屬齒形墊片是在金屬平板的上下表面加工有多條同心圓齒形槽構成。由于墊片的環形齒尖和法蘭間為線接觸，從而形成極高的墊片應力而且又是完全隔離的同心圓，因而形成多道金屬線密封，加上墊片的整體結構牢固，使金屬齒形墊不僅具有較好的密封性能而且安全可靠性也較高。它是用于高溫高壓場合的傳統墊片。

   齒形組合墊片是在金屬齒形墊片的基礎上改進而成，在金屬齒形墊片的上下表面復合適當厚度的非金屬材料就成為齒形組合墊片。由于非金屬材料通常具有較好的密封性等，因此它除了具有金屬齒形墊片的特點外其密封性能比金屬齒形墊片更好。

2 金屬齒形墊

2.1 結構型式

   金屬齒形墊的結構型式如圖1所示。



2.2 構成材料及適用范圍

材料名稱	最高工作溫度 ℃
08或10	450
0Cr13	540
0Cr19Ni9	600
00Cr17Ni12Mo2	450

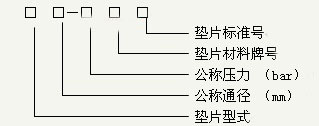

2.3 標記

示例：公稱通徑100mm，公稱壓力6.3MPa，材料為0Cr19Ni9的凹凸面管法蘭用金屬齒形墊片：

      齒形墊  100－63  0Cr19Ni9  JB/T 88－94

2.4 墊片尺寸

     金屬齒形墊的尺寸已在標準JB/T 88－94作了規定，定貨時按標準規定列出其標記即可。非標產品可按圖制造或咨詢確定。

3.齒形組合墊片

3.1 結構型式

   齒形組合墊片的結構型式分為凹凸面法蘭用MFM型（圖2）和突面法蘭用RF型（圖3）。

結構材料及代號

金屬齒形環材料		覆蓋層材料		最高工作溫度 ℃
名稱	代號	名稱	代號
10或08	10或08	柔性石墨	G	450
0Cr13	410	柔性石墨		540*
0Cr18Ni9或 0Cr17Ni12Mo2	304或 316	柔性石墨		650*
		聚四氟乙烯	F4	200
*用于氧化性介質時≤450 ℃。

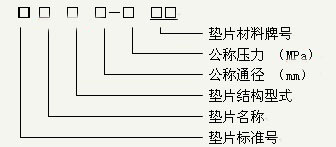

標記

示例：適用于HG20592法蘭標準所規定的公稱通徑100 mm，公稱壓力6.3MPa突面法蘭用的10號鋼覆蓋柔性石墨齒形組合墊片，其標記為：

           HG 20611 齒形墊  RF  100－6.3  10G

3.4 墊片尺寸

   金屬齒形組合墊片的尺寸已在標準中作了規定，定貨時按標準規定列出其標記即可。

HG 20611-97適用于HG 20592－1997法蘭，HG 20632-97適用于HG 20615-1997法蘭。非標產品可按圖制造或咨詢確定。

3.       應用

使用壓力：～42.0MPa。

   制造標準：HG 20611－97《鋼制管法蘭用齒形組合墊（歐洲體系）》 。

             HG20632－97《鋼制管法蘭用齒形組合墊（美洲體系）》 。

   應用場合：適合于高溫高壓場合或帶腐蝕性介質的高壓場合等。采用帶覆蓋層的金屬齒形組合墊比一般金屬齒形墊具有更好的密封性能。
