1. 結構與性能特點

聚四氟乙烯包覆墊片是由聚四氟乙烯材料包覆石棉橡膠板等彈性材料構成。該墊片除了具有聚四氟乙烯的極其優秀的化學性能、潔凈衛生和不污染等一系列特性外，由于包覆有彈性材料而使它比純聚四氟乙烯墊片具有更好的壓縮回彈性能，因而能長期保持其優良的密封性。

2. 結構型式及代號

聚四氟乙烯包覆墊片按結構分為剖切型（或稱機加工翅型）（圖1），機加工型（或稱機加工矩型）（圖2），折包型（圖3）三種。其代號如下表。

3.  標記

3.1國標GB/T 13404 -92

示例：公稱通徑100 mm，公稱壓力1.6 MPa的剖切型聚四氟乙烯包覆墊片：

       S－100－1.6  GB/T 13404

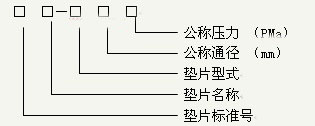

3.2 化工部標 HG 20607－97，HG 20628－97

 示例：公稱通徑 100 mm，公稱壓力 5.0MPa的突面鋼制法蘭用機加工翅型聚四氟乙烯包覆墊片，其標記為：

            HG 20628  四氟包覆墊  PMF  100－5.0

1.  墊片尺寸

   聚四氟乙烯包覆墊片墊片的尺寸已在標準中作了規定，定貨時按標準規定列出其標記即可。

   GB/T 13404 -92 適用于國標相關的法蘭，HG 20607－97適用于HG 20592－1997法蘭，HG20632-97適用于HG 20615-1997法蘭。其它非標產品可按圖制造或咨詢確定。

2.  應用

   廣泛用于要求耐腐蝕，對流體介質無污染，潔凈衛生的化工、食品、醫藥等工業部門的設備和管道法蘭聯接的密封墊片，尤其適用于溫度壓力參數波動的場合，其密封性能比純聚四氟乙烯墊片更好。
