1. 結構與性能特點
柔性石墨成型填料是由柔性石墨材料通過模壓方法加工而成的填料密封件。為了提高填料密封件的強度，還可通過加入不銹鋼網等進行加強而成為增強柔性石墨成型填料。由于柔性石墨材料是目前密封材料中綜合性能最好的材料，因此用它做成的填料具有密封性能優異，使用壽命長，摩擦系數小，耐高溫高壓和耐腐蝕等一系列優異性能。是以往廣泛使用的石棉編織填料理想的升級換代產品，而且性能更好。
2. 產品類別和代號
柔性石墨成型填料按用途可分為：石墨填料（簡稱填料）和自密封圈。按構成材料又可分為：未經增強的純石墨填料（簡稱填料）和自密封圈，增強石墨填料（簡稱增強填料）和增強自密封圈。石墨填料和增強石墨填料又可分為閉合式，單開口式和雙開口式三種。其代號如表所示。
|
產品類別 |
代號 |
|
柔性石墨成型填料 |
BT |
|
增強柔性石墨成型填料 |
BW |
|
產品結構型式 |
代號 |
|
閉口式石墨填料 |
B |
|
單開口式石墨填料 |
K |
|
雙開口式石墨填料 |
S |
1. 標記

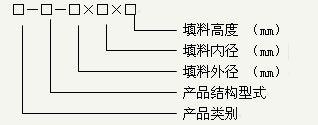

石墨填料
示例：外徑Φ60 mm，內徑Φ44 mm，高8 mm的單開口式石墨填料，其標記為：
BT－K－60×44×8

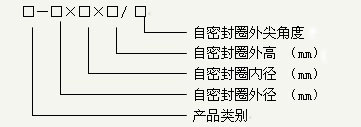

自密封圈
示例：外徑Φ120 mm，內徑Φ100 mm，高15 mm外尖角45°的增強自密封圈，其標記為：
BW－120×100×15/45°
1. 成型填料尺寸
柔性石墨成型填料的尺寸未有相關標準規定，可按顧客需要進行生產。
產品制造標準按JB/T 6617－93 《閥門用柔性石墨填料環技術條件》 。
2. 應用
使用參數：使用壓力 ～25.0 MPa
最高使用溫度 ～700 ℃
應用場合：廣泛應用于石油、化工、化纖、電力、輕紡等工業部門作為軸封元件，尤其適用于作為高溫高壓閥門的閥桿填料和閥門中蓋的自密封圈。
